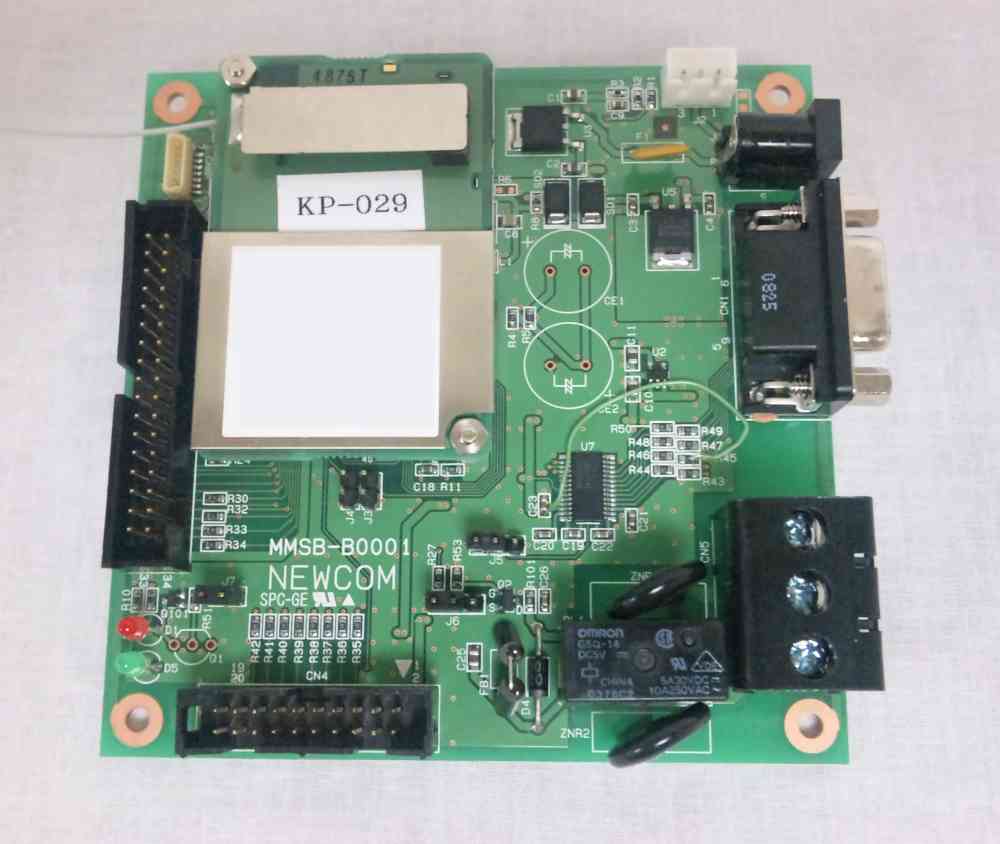

リモコンコントロール装置
MMSB-B00xx
|
・ＰＨＳ通信網対応モデムを利用したデータ通信
・専用：Input / Output ８ch コネクタ装備（電源制御基盤 MMSB-S00xxと接続）
・その他汎用兼用外部ポートを、２０ポート Input/Output or SPIかUARTによる通信。
・１ｃｈのリレー接点スイッチ、AC100V電源（抵抗負荷対応リレー）のON/OＦＦに利用可能
・シリアル通信RS-232Cポートを１つ装備 （カメラオプションをつける場合は、このRS-232Cポートを使用）
・オプションにより、停電時のI/O状況の保持機能（オプション）。
・DC６V入力 ACアダプタ電源
・電源ON/OFF、電波状況などのLED表示 |
リモコンコントロール装置(+LAN)
MMSB-B01xx |
上記、MMSB-B00xxに、１０Base-T対応のLANモジュールを装備
PHSモデムの有無をご選択できます。 |
アタッチメントオプション
電源制御装置 MMSB-S00ｘｘ
|
・４ｃｈ Ｉｎｐｕｔ I/O Port （DC３VかAC１００VとGNDを入力、若しくは DC５V、DC１２VとGNDを入力）
・４ｃｈ Ｏｕｔｐｕｔ I/O Port （リレースイッチ a接点,b接点） ＡＣ１００Ｖまで 抵抗負荷
・リモコンコントロール装置との接続コネクタ（リモコンコントロール装置から電源供給）
・ 電源（単体で動作させる場合） DC５V入力 ACアダプタ
単独での電源制御やAC・DCのI/O基盤として利用も可能です。PICNICなど他社製品との利用も可能。
|
 アタッチメントオプション
カメラ装置 MMSB-B01ｘｘ |
※現在、組み込み用途でのみ提供しております。左の写真は、ケースのない、取り付け金具による提供例です。
・CCDイメージセンサー JPEGカメラ
（サイレントシステム CO-MEDIA Ltd,製 C328-7640 ）
・JPEG圧縮方式
・UART 最大115.2kbps (リモコン装置では9600bpsを使用）
・解像度 VGA、QCGAなど
・カラー出力
・電源３．３V （リモコンコントロール装置から電源供給） |
